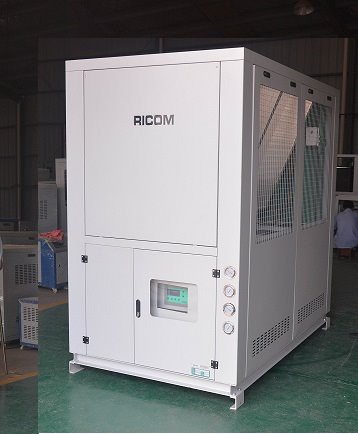

Vzduchom chladený priemyselný chladič vody

　　Priemyselný chladič je druh chladiča, ktorý možno rozdeliť na vzduchom chladený priemyselný chladič vody a vodou chladený priemyselný chladič. Ide o vodné chladiace zariadenie, ktoré dokáže zabezpečiť konštantnú teplotu, konštantný prúd a konštantný tlak. Princípom je vstreknúť určité množstvo vody do vnútornej vodnej nádrže stroja, ochladiť vodu cez chladiaci systém chladiča a potom vstreknúť mrazenú vodu pri nízkej teplote do zariadenia, ktoré je potrebné ochladiť vodným čerpadlom vo vnútri. stroj a chladená voda odoberie teplo vo vnútri stroja. Horúca voda s vysokou teplotou sa vracia do vodnej nádrže na opätovné ochladenie, aby cirkulovala a vymieňala chladenie, aby sa dosiahol efekt chladenia zariadenia.

　　Chladiaca technológia

　　Priemyselné chladiče sa zvyčajne dodávajú ako kompletné balené systémy s uzavretým okruhom, vrátane jednotiek teplej a studenej vody, kondenzátorov a obehových čerpadiel, expanzných ventilov, uzáverov bez prietoku, vnútorných nádrží na studenú vodu a staníc na reguláciu teploty. Vnútorná nádrž na vodu pomáha udržiavať teplotu studenej vody a predchádza teplotným výkyvom. Priemyselné chladiče s uzavretým okruhom recirkulujú vodu pri konštantnej teplote a tlaku, aby sa zvýšila stabilita a opakovateľnosť pre chladiace zariadenia a čističe nástrojov alebo čistú vodu. Chladenie prúdu vody sa aplikuje na uhol použitia a späť.

Ak je medzi vstupnou a výstupnou vodou veľký teplotný rozdiel, na uskladnenie studenej vody poslúži veľká externá nádrž. V tomto prípade sa chladiaca voda nepoužíva priamo z aplikácie chladiča, ale skôr hlboko do vonkajšej časti nádrže pôsobí ako akýsi „teplotný nárazník“. Nádrž na studenú vodu je oveľa väčšia ako vnútorná nádrž na vodu. Studená voda je privádzaná z externej palivovej nádrže Program a vratná horúca voda z aplikácie môže byť vysledovaná späť do externej palivovej nádrže, nie do jednotky.

Jednou z noviniek v priemyselných chladičoch je použitie vzduchom chladeného chladenia namiesto chladiacej vody. V tomto prípade sa kondenzátor nechladí teplovzdušným chladivom, ale využíva ho chladiaca voda z chladiacej veže. Tento vývoj umožňuje viac ako 15 % a umožňuje podstatné zníženie spotreby energie v chladičoch v dôsledku malej plochy povrchovej vody v prípade kondenzátorov a ventilátorov. Okrem toho sa výrazne zníži hladina hluku tam, kde to ventilátor dovolí.

Väčšina priemyselných chladičov používa chladiace médium na chladenie, ale niektoré sa spoliehajú na jednoduché technológie, ako je vzduch alebo voda, ktoré zahŕňajú prietok chladiacich hadov na reguláciu teploty. Voda je najbežnejšie používaným chladivom v procesoch zmrazovania, aj keď sa často používajú chladiace zmesi (hlavne voda s prísadami chladiva na zvýšenie rozptylu tepla).

　　Zloženie

　　Prevádzka priemyselného chladiaceho systému funguje cez tri vzájomne prepojené systémy: systém cirkulácie chladiva, systém cirkulácie vody a elektrický automatický riadiaci systém.

Chladiaci cyklus

Kvapalné chladivo vo výparníku absorbuje teplo z vody a začne sa odparovať. Nakoniec sa vytvorí určitý teplotný rozdiel medzi chladivom a vodou a aj kvapalné chladivo sa úplne vyparí do plynného stavu, ktoré je následne nasávané a stlačené kompresorom (zvyšuje sa tlak a teplota), plynné chladivo uvoľňuje teplo cez kondenzátor (chladený vzduchom/vodou) a kondenzuje na kvapalinu. Po priškrtení cez expanzný ventil (alebo kapiláru) sa stáva chladivom s nízkou teplotou a nízkym tlakom a vstupuje do výparníka, aby dokončil proces chladiaceho cyklu.

Vodný Cyklus

Vodné čerpadlo je zodpovedné za čerpanie vody z vodnej nádrže do zariadenia, ktoré používateľ potrebuje ochladiť. Chladená voda odoberá teplo a potom teplota stúpa a potom sa vracia do nádrže na chladenú vodu.

Elektrické ovládanie

Vrátane napájacej časti a časti automatického ovládania.

Napájacia časť napája cez stýkače kompresory, ventilátory, vodné čerpadlá a pod.

Automatická riadiaca časť obsahuje termostat, tlakovú ochranu, oneskorovacie zariadenie, relé, ochranu proti preťaženiu a ďalšie fázy.

Vzájomnou kombináciou sa dosahujú funkcie automatického spustenia a zastavenia podľa teploty vody, ochrana a ďalšie funkcie.

　　Vo všeobecnosti sa odvod tepla chladený vodou používa nad 10P a odvod tepla chladený vzduchom sa používa pod 10P.

Vzduchom chladené priemyselné chladiče vody sú vo všeobecnosti integrované stroje spolu s výparníkmi, kompresormi a kondenzátormi. V prípade vzduchom chladeného priemyselného chladiča vody s mierne vyšším výkonom je potrebné vziať do úvahy problém rozptylu tepla chladiaceho ventilátora kondenzátora, keď pracuje. Pre aplikácie v klimatizačných dielňach musí byť celý stroj vybavený výfukovým potrubím, ktoré odvádza teplo vyfukované chladiacim ventilátorom von.

Vzduchom chladený priemyselný chladič vody môže byť tiež rozdelený na typ, kondenzátor je umiestnený priamo vonku (nazývaný vonkajšia jednotka) a výparník a kompresor sú umiestnené vo vnútri (nazývané vnútorná jednotka). Avšak vzhľadom na absorpciu tepla chladiva počas prenosu medzi kondenzátorom a výparníkom je vzdialenosť medzi vnútornou jednotkou a vonkajšou jednotkou prednostne riadená do 6 metrov. Okrem toho je potrebné izolovať medené potrubia prepravujúce chladivo. Napájací kábel a ovládací kábel ventilátora je možné viesť spolu s medenou rúrkou, takže klimatizačnému zariadeniu stačí otvorenie otvoru a prechod cez potrubie.

Pre priemyselné aplikácie, kde sa používajú vzduchom chladené chladiče s malým prietokom a malým rozptylom tepla, sa integrálny typ vo všeobecnosti používa priamo a problém s rozptylom tepla možno v tejto chvíli ignorovať. Pre vzduchom chladené chladiče s veľkým prietokom a veľkým odvodom tepla je možné zvoliť delený typ.

Chladiaci účinok kondenzátora vzduchom chladeného chladiča je mierne ovplyvnený sezónnymi klimatickými zmenami vonkajšieho prostredia, zatiaľ čo vodou chladený chladič využíva vodnú vežu pre relatívne stabilný efekt odvodu tepla, ale jeho nevýhodou je, že voda veža je potrebná a mobilita je zlá.

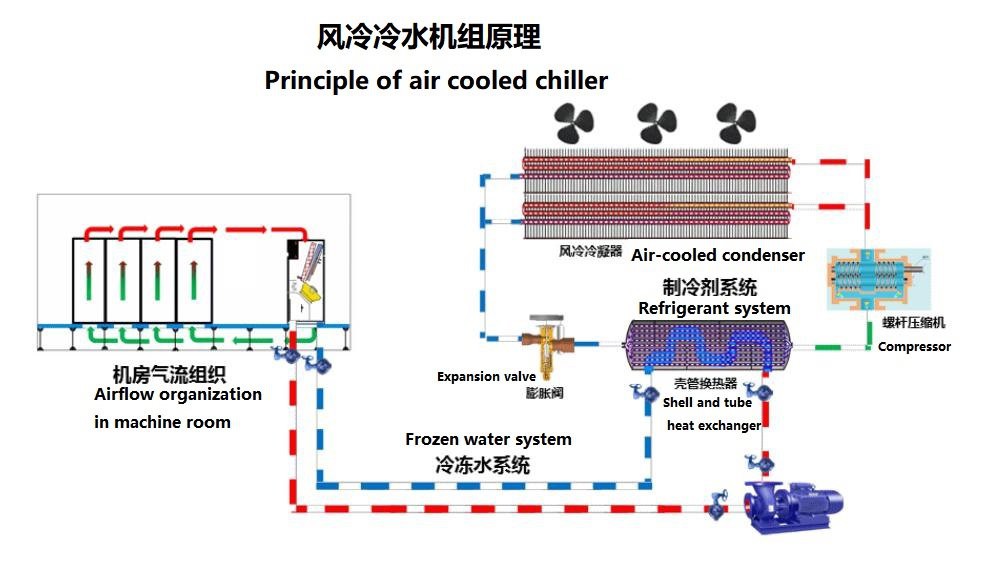

　　Schéma princípu práce:

　　Vzduchom chladený chladič využíva rúrkový výparník na výmenu tepla medzi vodou a chladivom. Chladiaci systém absorbuje tepelnú záťaž z vody, ochladzuje vodu, čím vzniká studená voda, a prenáša teplo do rebrového kondenzátora pôsobením kompresora. Potom je pomocou chladiaceho ventilátora rozptýlený do vonkajšieho vzduchu (chladenie vetrom)

　　Vlastnosti:

1. Vzduchom chladený chladič nemusí byť pripojený k chladiacej vodnej veži a je vhodný do prostredia s nízkym obsahom nečistôt. (Nečistoty sa vo veži so studenou vodou ľahko zmiešajú a prach spôsobí zablokovanie cirkulačného okruhu chladiacej vody, čo má za následok zníženie chladiacej kapacity).

2. Vzduchom chladené chladiče sú najvhodnejšie pre oblasti so zlou kvalitou vody, čo môže ušetriť ďalšie príslušenstvo pre veže so studenou vodou.

3. Pomocou veľkokapacitného kondenzátora môže bez problémov fungovať aj v horúcom počasí.

4. Minimalizujte podlahovú plochu a jednoduchú inštaláciu.

5. Vzduchom chladený chladič využíva vzduchový dizajn zhora.

　　Aplikácia

Chladiče sú široko používané v plastoch, galvanickom pokovovaní, elektronike, chemikáliách, farmaceutike, tlači, spracovaní potravín a iných priemyselných procesoch zmrazovania, ktoré vyžadujú mrazenú vodu, alebo môžu byť použité aj pre vily, reštaurácie, hotely, inštitúcie, školy, továrne atď. priestor poskytuje komfort v klimatizovaných priestoroch. Kvôli širokému spektru použitia a oblastí použitia chladičov nie je možné ich tu všetky vymenovať. Nasledujúci text len ​​stručne predstaví niektoré z použiteľných odvetví, v ktorých sa chladiče v priemyselnom priemysle najviac používajú:

Priemyselné chladiče (teplotný rozsah: +20 stupňov až -25 stupňov nastaviteľný) sa široko používajú v rôznych priemyselných výrobách - 1. Chemický (vedecký) priemysel 2. Plastové výrobky, plastové nádoby, výroba fólií, plastové oceľové profily, rúrky, drôty, plášť káblov, výroba pneumatík 3. Galvanické pokovovanie a chladenie kvapalín na rezanie obrábacích strojov 4. Farmaceutický priemysel 5. Elektronický priemysel 6. Hardvér priemysel 7. Potravinársky a nápojový priemysel 8. Obuvnícky priemysel 9. Laboratórium 10. Lekárska technika 11. Optické prístroje atď.

1. Chemický priemysel

Používa sa hlavne na chladenie a chladenie chemických reakčných kotlov (chemických výmenníkov tepla), aby sa včas odviedlo obrovské teplo generované chemickými reakciami, aby sa dosiahol účel chladenia (chladenia) na zlepšenie kvality produktu.

2. Výrobný priemysel plastových výrobkov, plastových nádob, fólií na balenie potravín, fólií na lekárske balenie atď.

V procese vstrekovania plastových výrobkov (televízory, počítače, práčky, mobilné telefóny, chladničky, klimatizácie, plastové hračky, automobilové plastové doplnky atď.) to, či môže byť chladenie (chladenie) včasné a efektívne, priamo ovplyvní vzhľad výrobkov a kvalifikovaný vzhľad. a tým ovplyvňuje efektivitu výroby, výrobné náklady a zisky podnikov.

Výroba plastových nádob (vyfukovanie fliaš) a baliacich fólií je ešte viac neoddeliteľná od chladičov. Ak plastovú nádobu nie je možné počas výrobného procesu včas ochladiť a vytvarovať, vyrobená nádoba nebude plná, hrúbka steny bude nerovnomerná, farba nebude svetlá, alebo dokonca nebude možné tvarovať, čo bude mať za následok nižšiu kvalitu produktu . Pri výrobe obalovej fólie, ak nedôjde k ochladzovaniu a tvorbe studenej vody (vietor), nie je možné vyrábať kvalifikované produkty. Ak sa studená voda (vzduch) poskytovaná chladičom (strojom na ľadovú vodu) používa na chladenie, môže to nielen výrazne zlepšiť kvalitu produktu, ale aj zvýšiť efektivitu výroby.

3. Chladenie galvanizačnej kvapaliny, hydraulického oleja a chladiacej kvapaliny obrábacích strojov

Pri galvanizačnej výrobe galvanizačný roztok generuje teplo nepretržite v galvanizačnej reakcii, takže teplota galvanizačného roztoku sa postupne zvyšuje. väčší vplyv má rovinnosť a povrchová úprava. Výber použitia chladenej vody poskytovanej chladičom na chladenie a udržiavanie konštantnej teploty roztoku na galvanické pokovovanie výrazne zlepší výrobný proces galvanizácie a efektivitu výroby.

Chladenie chladiacej kvapaliny obrábacieho nástroja a kontrola teploty ostria nástroja priamo ovplyvní životnosť nástroja a kvalitu produktu.

4. Farmaceutický priemysel

Farmaceutický priemysel sa používa hlavne na kontrolu teploty a vlhkosti vo výrobnej dielni a odvod reakčného tepla pri výrobe API.

5. Elektronický priemysel

Vo výrobnom procese elektronických súčiastok je potrebné súčiastky udržiavať alebo chladiť na špecifickej teplote, aby bolo možné kontrolovať výkonové parametre elektronických súčiastok v navrhnutom stave.

　　Vnútorná štruktúra

　　Konfiguračná štruktúra

1. Vysoko kvalitný kompresor

Ako srdce chladiča využíva chladič nový dovezený vysokokvalitný originálny kompresor z Európy, Ameriky a Japonska so vstavanou bezpečnostnou ochranou, nízkou hlučnosťou, úsporou energie a odolnosťou;

2. Výparník nádrže na vodu

Výparník nádrže na hrubú vodu z nehrdzavejúcej ocele, vstavané automatické dopĺňanie vody a ďalšie zariadenia, ktoré eliminujú potrebu expanznej nádrže na vodu v inžinierskej inštalácii, pohodlnú inštaláciu a údržbu a sú vhodné pre špeciálne príležitosti, ako je veľký teplotný rozdiel a malý prietok;

3. Vodou chladený kondenzátor

Je vyrobený z najnovšej vysokoúčinnej medenej rúrky s vonkajším závitom, s veľkým odvodom tepla, malou veľkosťou, vysokou účinnosťou a úsporou energie.

4. Vzduchom chladený kondenzátor

Vysokorýchlostné dierovanie, spoľahlivá kvalita, sekundárne obrubovanie, kompaktnejší kontakt medzi medenými rúrkami a rebrami, vysoká účinnosť výmeny tepla, nové importované medené rúry a automatické kolenové zváranie výrazne zvyšuje tesnosť kyslíka a zabraňuje úniku chladiva. Zvlášť vhodné pre oblasti s nedostatkom vody alebo vysokou tvrdosťou vody

5. Konfigurácia jednotky

Vybavený jednočipovým riadiacim systémom, vstavaným filtrom kompresora a expanzným ventilom, rozhraním údržbového ručného ventilu a ďalšími zariadeniami na zabezpečenie spoľahlivej a bezpečnej prevádzky stroja a na uľahčenie údržby.

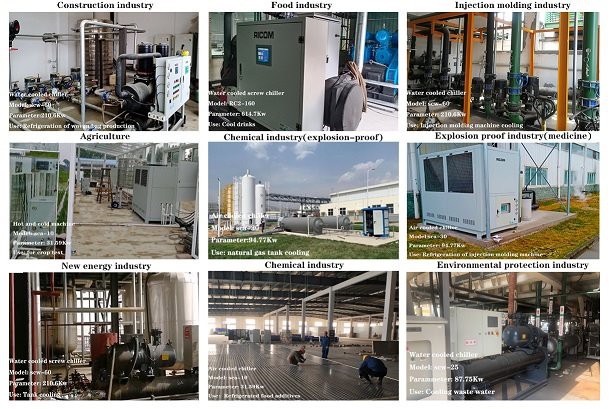

　Príbehy o úspechu v celom odvetví sú zdieľané pre vašu referenciu

　　Parametre produktu (R407C)

　　Absolvujte certifikáciu systému kvality ISO9001 a certifikáciu CE
