Pozadie projektu
Pri výrobe lisovania pre automobily generuje nepretržitá prevádzka 2000-tonových hydraulických lisov značné teplo, čo vedie k zvýšeniu teploty lisovnice. To má vplyv na presnosť tvarovania, účinnosť odformovania a životnosť lisovnice. Na zabezpečenie stability výroby a konzistentnosti kvality dielov bol potrebný účinný a stabilný chladiaci systém na riadenie teploty formy.
Konfigurácia zariadenia chladiča

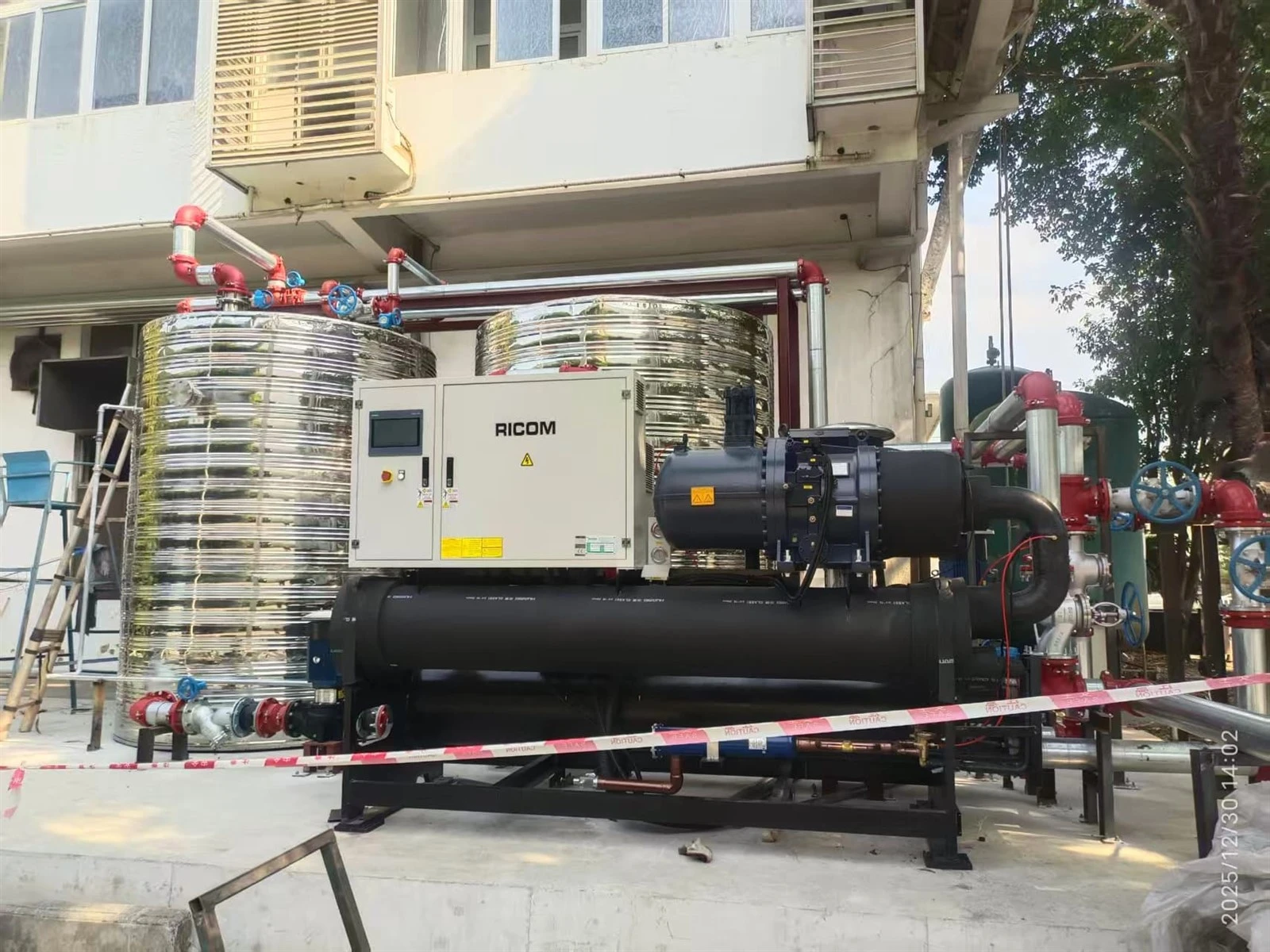

Ako základná chladiaca jednotka bola zvolená 407,9 kW vodou-chladená závitovka. Medzi hlavné technické výhody patrí:
- Vysoká energetická účinnosť: Hodnota COP 5,8 alebo väčšia, čo spĺňa požiadavky na úsporu energie-pri nepretržitej priemyselnej prevádzke.
- Stabilný výkon: presnosť regulácie výstupnej teploty vody ± 1 stupeň pre konzistentný chladiaci výkon.
- Trvanlivosť: Konštrukčná životnosť kompresora presahujúca 100 000 hodín, vhodná pre továrenské troj-zmenné prevádzkové podmienky.
- Inteligentné ovládanie: Integrovaný regulátor PLC podporuje vzdialené monitorovanie, alarmy porúch a zaznamenávanie prevádzkových údajov.
Podporné komponenty
1.Obehové čerpadlá chladiacej vody:
- 1 pec s pevnou frekvenciou- a obehové čerpadlo lisu.
- 1 chladiace čerpadlo s premenlivou frekvenciou-(úspora energie-a presné ovládanie teploty).
- 1 interné obehové čerpadlo- s pevnou frekvenciou.
2. Nádrže na vodu:
- 2 × 10T zásobníky (oddelené zásobníky studenej a teplej vody) na zlepšenie účinnosti výmeny tepla a regulácie teploty.
Návrh potrubného systému
- Pôvodný otvorený chladiaci okruh chladiacej veže integrovaný s chladiacim lisom, chladením lisu a záložným vstupným/výstupným potrubím chladenia pece. Nerezové guľové alebo klapkové ventily zaisťujú ručné prepínanie okruhu chladiacej vody v prípade poruchy chladiča pri zachovaní kontinuity výroby.
- Všetky ventily (guličkové alebo motýľové) sú z nehrdzavejúcej ocele. Ventily inštalované na konci potrubia chladenia lisovnice, chladenia lisu a chladenia pece pre jednoduchú obsluhu a údržbu, s dostatočným priestorom vyhradeným na obsluhu a opravy ventilov.
